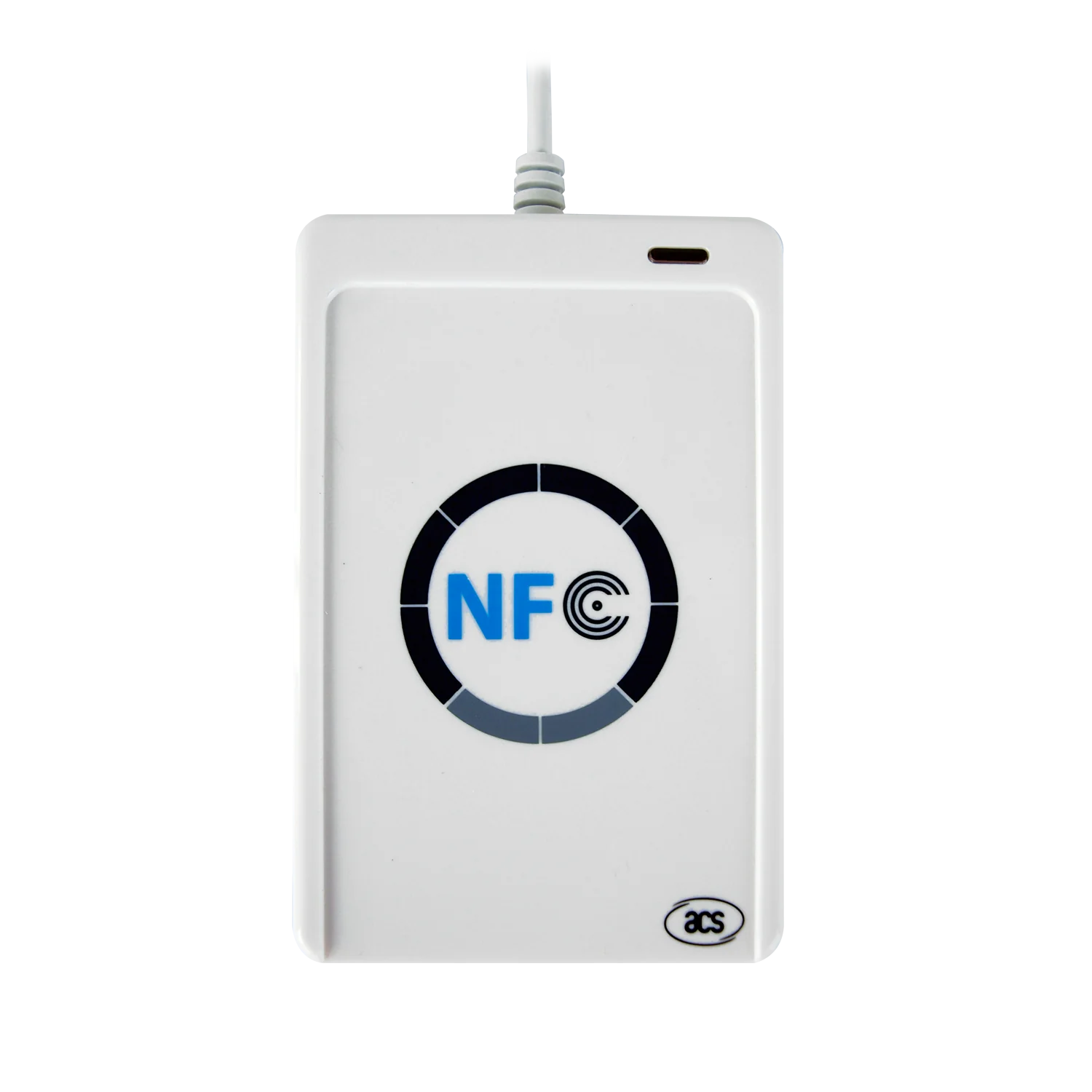

ACS ACR122U — USB NFC Reader

Inhaltsverzeichnis

ACR122U

Produktübersicht
#

Der ACR122U ist ein PC-gebundener kontaktloser Smartcard-Leser/Schreiber basierend auf der 13,56 MHz RFID-Technologie. Er entspricht dem ISO/IEC 18092 NFC-Standard und unterstützt MIFARE®, ISO 14443 Typ A/B sowie alle vier NFC-Tag-Typen. Es handelt sich um ein PC/SC- und CCID-konformes Plug-and-Play-USB-Gerät mit einer Zugriffsgeschwindigkeit bis zu 424 Kbps und USB Full Speed (12 Mbps) Schnittstelle. Die Betriebsreichweite beträgt bis zu 50 mm.

Technische Spezifikationen
#

SpezifikationDetails
Betriebsfrequenz13,56 MHz
BetriebsreichweiteBis zu 50 mm (je nach Tag-Typ)
Lese-/Schreibgeschwindigkeit106 Kbps / 212 Kbps / 424 Kbps
USB-SchnittstelleUSB Full Speed (12 Mbps)
Versorgungsspannung5V DC geregelt
Versorgungsstrommax. 200 mA
Antennengröße50 mm × 40 mm
Abmessungen98 × 65 × 12,8 mm
Gewicht70 g
Betriebstemperatur0°C – 60°C
Luftfeuchtigkeitmax. 90 % (nicht kondensierend)
MTBF408.500 Std.
LED1 zweifarbig Rot/Grün (benutzersteuerbar)
SummerMonoton (benutzersteuerbar)
KonformitätPC/SC, CCID, CE, FCC, RoHS 2

Hauptmerkmale
#

  • USB Full Speed-Schnittstelle
  • CCID- und PC/SC-konform, Plug-and-Play
  • Lese-/Schreibgeschwindigkeit bis zu 424 Kbps
  • Eingebaute Antenne, Kartenlesedistanz bis zu 50 mm
  • Unterstützt alle 4 NFC-Tag-Typen (ISO/IEC 18092)
  • Reader/Writer für ISO 14443 Typ A/B, MIFARE, FeliCa und NFC-Tags
  • Integrierte Anti-Kollision (1 Tag gleichzeitig)
  • Benutzersteuerbare zweifarbige LED und Summer
  • Unterstützt PC/SC und CT-API

Unterstützte Tag-Typen
#

Tag / KartentypStandard
MIFARE ClassicISO 14443 Typ A
FeliCaISO 18092
ISO 14443 Typ A KartenISO 14443
ISO 14443 Typ B KartenISO 14443

Unterstützte Betriebssysteme
#

  • Windows CE 5.0, Windows Embedded Compact 6.0 / 7
  • Windows XP, Vista, 7, 8, 8.1, 10
  • Windows Server 2003 / 2008 / 2012 / 2016
  • Linux®
  • macOS®
  • Solaris
  • Android™ 3.1 und höher

📄 Produktdatenblatt
#

RessourceLink
📄 ACR122U Datenblatt (PDF)PDF herunterladen

Offizielle Ressourcen
#

RessourceLink
ACS ACR122U Produktseiteacs.com.hk

Benötigen Sie ein Produktangebot? Bitte kontaktieren Sie uns.

Häufig gestellte Fragen

Muss ich einen ACS-Treiber für den ACR122U unter Windows installieren?

Nein. ACS gibt an, dass der ACR122U PC/SC-kompatibel ist und den standardmäßigen Microsoft CCID-Treiber verwendet, daher ist unter Windows kein ACS-Treiber erforderlich, da der Treiber bereits in das Betriebssystem integriert ist.

Welche Karten und Tags kann der ACR122U lesen und schreiben?

Laut ACS greift er auf Karten des Typs ISO 14443-4 Type A und Type B, MIFARE, FeliCa und alle vier Arten von NFC-Tags (ISO/IEC 18092) zu, mit einer Kartenleseentfernung von bis zu 50 mm, abhängig vom Tag-Typ. Die integrierte Kollisionsvermeidung stellt sicher, dass nur ein Tag gleichzeitig angesprochen wird.

Wie programmiere ich den ACR122U in meiner eigenen Anwendung?

Der ACR122U unterstützt PC/SC und CT-API über einen Wrapper auf PC/SC-Basis. Befehle für ISO 18092-Tags sowie für die LED und den Summer werden als Pseudo-APDUs gesendet. ACS listet außerdem Unterstützung für Android 3.1 und höher auf.
